YBX布线系统

YBX布线系统适用于各类电气控制（箱）柜，由安装导轨、安装支架和安装板组成模块化的框架，通过不同规格安装板的组合，能将各类控制元器件简单而方便地按不同的设计要求组装在一起；并能将传统的控制柜中的布线系统通过YBX的布线工艺集成在布线框架上；以产生紧密的系统结构，足够的生产备用空间及减小控制柜尺寸的效果。

YBX布线系统很好地利用了控制柜的深度，并设有一个布线层，因此节省了表面面积，从而使整个控制柜的尺寸减少。这种多层安装，整个操作层面的结构大大地提高了控制柜的成本效益，减少了整个控制柜的体积，缩短了布线时间以及材料得到了高效地利用。

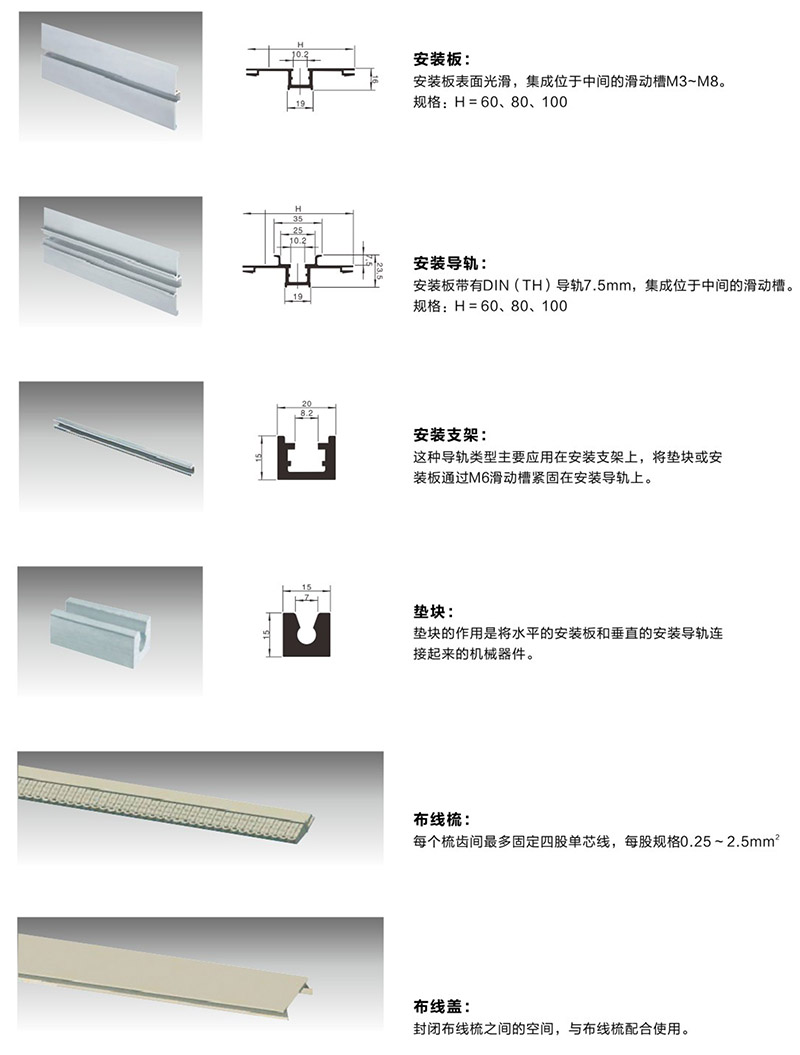

安装支架是将安装板和安装导轨连起来的元件，由此可以在框架背面产生一个布线层。

YBX布线系统通过使用带有滑动槽的安装板，可以很好的和经济的将元器件安装于控制柜中；因元器件安装层和布线层分开，使背部的走线空间增大，空气可以畅通无阻地循环在模块和布线中，带走工作时产生的热量。

布线简单且容易追踪，节约了电气控制柜30%的空间，省时、省费用50%，检修十分方便。

YBX安装支架

◆组成最小、最轻的YBX布线系统

◆适用于中、小型的控制箱

◆要求控制柜深度小

◆超轻设计，却有最大的稳定性

◆方便的前布线和前安装元器件方式

◆最经济和紧凑的解决方案
