KYN28A-12（Z）系列开关柜

产品概述

KYN28A-12（Z）型铠装中置移开式交流金属封闭开关设备（以下简称开关柜）系三相交流7.2~12kV、50HZ的户内高压开关设备，其主开关可配置ABB公司生产的VD4型真空断路器及多种国产真空断路器。该产品手车全部采用丝杆传动，小车进入试验位置后关上柜门操作。柜子的框架采用组装结构，安装方便，强度好、不易变形，主要用于电力系统发电厂、变电站以及工矿企业，作为接受和分配电能之用，并对电路实行控制、保护和监测。

KYN28A-12（Z）型开关柜满足IEC298、GB3906等标准，具有可靠的“五防”功能，元件布置合理，方案齐全，扩展性强，是一种理想的新型配电装置。

符合标准

GB/T11022    高压开关设备和控制设备标准的共用技术要求
GB3906    3.6~40.5kV交流金属封闭开关设备和控制设备
GB1985    高压交流隔离开关和接地开关
GB1984    高压交流断路器
DL/T40312kV~40.5kV    高压真空断路器订货技术条件
DL/T404    户内交流高压开关柜订货技术条件

正常使用条件

a.周围空气温度：-40℃~+40℃；且在24h内测得的温度平均值不超过35℃；
 b.海拔高度：≤1000m（超过1000m时，在订货时要特别注明）；
 c.周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
 d.空气湿度：
 日相对湿度：平均值不大于95%；月相对湿度：平均值不大于90%；
 e.地震烈度：≤8度；
f特殊使用条件：超过GB/T11022和本产品技术条件规定的正常使用环境条件下使用时，由用户和制造厂协商。

KYN28A-12（Z）产品特点

■产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很强的抗氧化、耐腐蚀功能，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。产品外壳具有1P4x级的防护等级。

■本产品的主开关可配置ABB公司生产的VD4型真空断路器及多种国产系列真空断路器（如VS1、VH1、VK、ZN28），通用性好。

■无论选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。

■三个高压室的顶部都装有压力释放板，出现内部故障时，高压室内气压升高，由于柜门已可靠密封，高压气体将冲开压力释放板释放出来。相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电弧贯穿熔化。

■具备一系列的联锁装置，从根本上防止出现危险局面和可能引起严重后果的误操作，因此有效地保护了操作人员和开关柜。

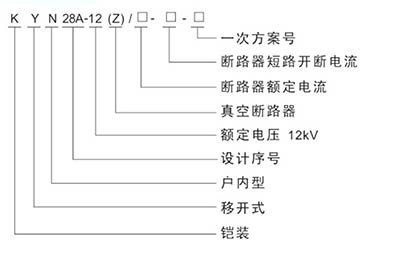

KYN28A-12（Z）型号说明

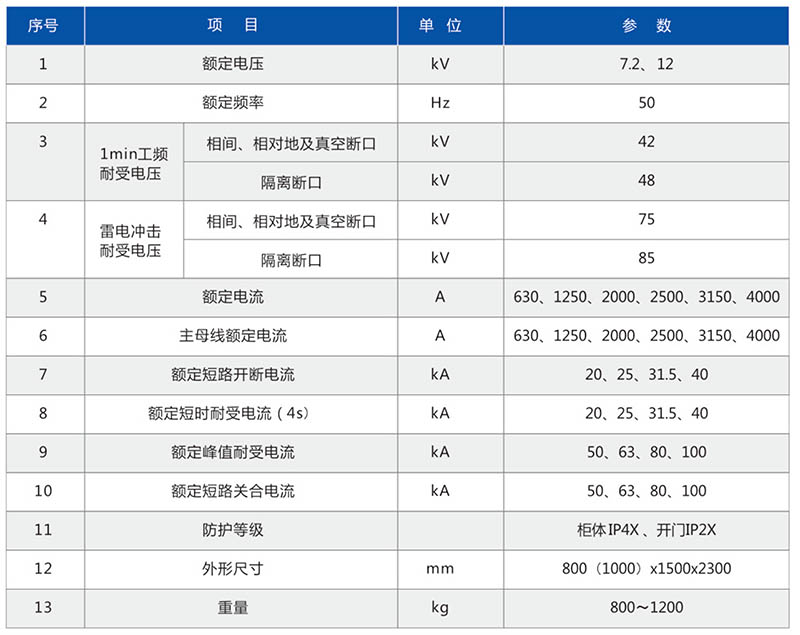

KYN28A-12（Z）主要技术参数

注：当额定电流在1250A以上时，取柜宽1000mm；后架空进线方案柜深为1660mm。
