XGN（YHH）系列环保气体绝缘环网柜

产品概述

XGN（YHH）系列环保气体绝缘环网柜是一款体型小巧的金属密封的开关设备系统，用于12kV的配电系统。该开关设备由于其可扩展性，能实现全模块化和半模块化的组合方式而具有独特的灵活性。XGN（YHH）系列环保气体绝缘环网柜的不锈钢气室内部充满了干燥空气，将所有带电部件完全密封，与外界隔绝。这种全密封系统使内部开关和所有带电部分不受外部环境变化的影响，确保了可靠性高、人员安全以及实际上的免维护。XGN（YHH）系列环保气体绝缘环网柜通过扩展套管和扩展连接母线实现开关柜的半模块化或全模块化组合。外部母线组件须在现场安装在开关设备上。对于变压器保护，XGN（YHH） 系列环保气体绝缘环网柜使用真空断路器配合保护继电器。配网自动化终端可以和环网柜一起提供。

符合标准

GB/T11022    高压开关设备和控制设备标准的共用技术要求
GB3906    3.6~40.5kV交流金属封闭开关设备和控制设备
GB3804    3.6kV~40.5kV高压交流负荷开关
GB1985    高压交流隔离开关和接地开关
GB1984    高压交流断路器

正常使用条件

a.周围空气温度：-40℃~+40℃；且在24h内测得的温度平均值不超过35℃；
b.海拔高度：1500m（超过1500m时，在订货时要特别注明）；
c.周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染；
d.空气湿度：
日相对湿度：平均值不大于95%；月相对湿度：平均值不大于90%；
e.安装场合；户内。
对于有别于正常使用条件的特殊运行环境（例如：高海拔、低温、严重污秽等情况），用户应向供应商咨询。

XGN（YHH）产品特点

■整个生命周期的环境影响最小：产品的环保不仅从产品本身，更从产品的整个生命周期进行考虑。产品采用绿色环保的干燥空气作为绝缘介质，同时，尽量避免使用不可降解的热固性材料，而使用可以重复利用的热塑性材料，做到了整个生命周期内对环境的影响最小。

■不受环境影响：所有高压带电部分（进出线装置除外）均位于不锈钢气室内，气室内充入微正压（≤0.04MPa）的干燥空气，防护等级为IP67。可安装于潮湿、多沙多尘、盐污、箱式变电站和任何由于空气污染易引发污闪的场所而不必采取特别的防护措施。无需清扫产品表面。扩展母线为完全屏蔽的，以保证不受外部环境变化的影响并且免维护。

■高可靠性/高安全性：所有带电部分密封在以干燥空气作为绝缘介质的气室内，气箱可靠接地，保证操作人员不会触及高压带电部件；具备零表压条件下正常开断额定短路故障能力；开关具有可靠的泄弧通道，通过了内部燃弧试验；电缆室盖板和开关状态具有可靠的机械联锁。

■结构紧凑：除了空气绝缘的计量和PT模块外，所有的模块都只有420mm宽，电缆联接套管对地高度一致，方便现场施工。

■固定式与灵活扩展的和谐统一：可为配电网络提供18种固定组合方式，适应绝大多数需要环网单元的场合。组合形式为CC，CCC，CCCC，CCCCC，DC，DCC，DCCC，DCCCC，DV，DVV，DVVV，DVVVV，CV，cCV，ccCV，ccVV，CCCVV，CCVVV。在同一个气室中最多可以配置5个模块；配置模块数多于5个的开关柜要采用扩展母线将开关柜连接起来，实现半模块化结构；也可以通过在所有的模块之间使用扩展母线的方式以实现全模块化配置。通过不同的功能模块组合可以形成由简单到复杂的配电方案，满足二次变电站和开闭所中的各种配置要求。

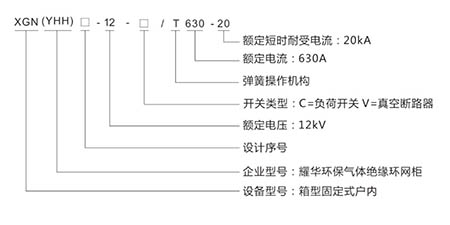

XGN（YHH）型号说明

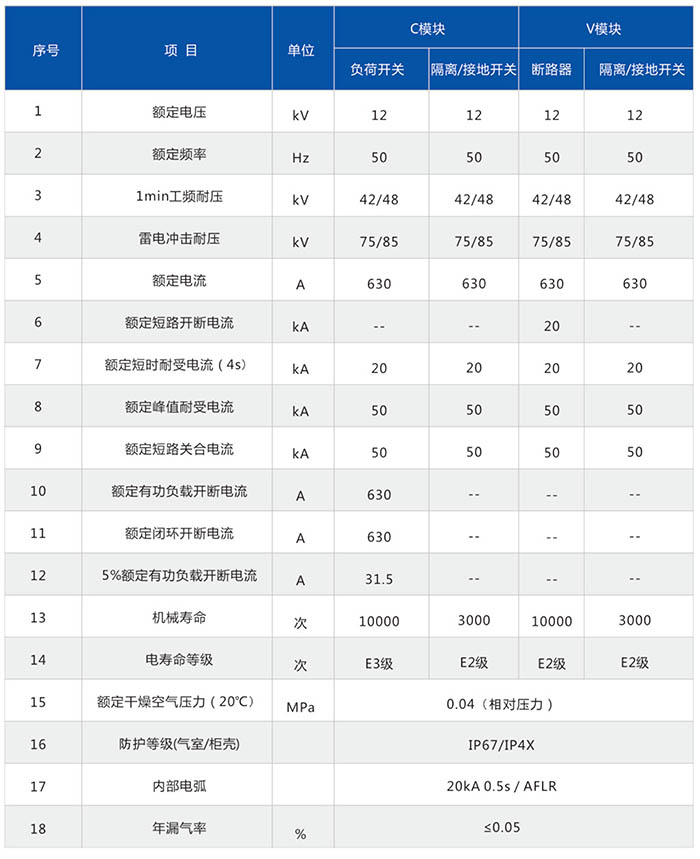

XGN（YHH）主要技术参数
